Прибор для измерения электромагнитного излучения позволяет выявить негативные волны, идущие от ЛЭП (линий, передающих электричество), бытовой техники, электрооборудования. Ионизирующие и неионизирующие потоки невозможно пощупать или увидеть. Несмотря на это, они могут отрицательно влиять на здоровье человека. Между прочим, ученые всего мира продолжают дискуссии о пользе и вреде этих сигналов (ультрафиолетовое, рентгеновское излучение, радиоволны).

прибор для измерения электромагнитного излучения

Силовые поля, которые возникают возле источников или потребителей электрического тока, это и есть электромагнитное излучение. Оно воздействует на все окружающие предметы, людей, животных. На степень подверженности этим сигналам непосредственно влияет частота и длина волн.

Воздействие на человека оказывает любое ЭМИ, начиная от обычной электрической лампочки, заканчивая гамма-лучами, отличаясь только объемом единоразового облучения. Степень воздействия и нахождение вредоносных зон можно определить при помощи прибора для измерения электромагнитного излучения. Рекомендовано проводить проверку не только на предприятиях, но и в жилых домах.

Основные причины появления излучения

Для того чтобы избежать воздействия предельных показаний излучения, необходимо принимать соответствующие меры, обеспечивающие сохранность жизни и здоровья людей. Основными источниками ЭМИ являются следующие факторы:

  • Мобильная связь и радиоволны.
  • Линии электропередач.
  • Источники электричества.
  • Рентгеновские и схожие с ними аппараты.

Провести точные измерения самостоятельно довольно непросто. Наиболее точно понять силу и тип волн позволяют высокоточные приборы для измерения электромагнитных полей и излучений (типа ПЗ-31). В продаже имеются различные домашние дозиметры и детекторы. Однако они имеют высокую долю погрешности.

приборы для измерения электромагнитных полей и излучений

Бытовой прибор для измерения электромагнитного излучения

Эти аппараты производятся преимущественно в Китае. При этом они не обладают точными данными. Если требуется квалифицированная помощь в этом аспекте, работу лучше доверить специалистам, обладающим соответствующими знаниями и приспособлениями. В таких сертифицированных лабораториях имеется ряд высокоточных устройств, дающих возможность провести качественную экспертизу с предоставлением комплексной оценки результатов.

Методы проверки подбираются для каждого конкретного случая, в зависимости от концентрации энергии, частотности волн, интенсивности полей. Все условия и нормы прописаны в СанПиНе. Полученные показания выводятся по специальной шкале. Частота электромагнитных сигналов зависит от спектральных параметров. Длина излучения может колебаться от 103 метров до нескольких миллиметров. ЭМИ измеряется в ГГц, а длина волны в мегаметрах (Мм). При проведении комплексного исследования во внимание принимают электрический и магнитный аспект.

Экспертиза

Проведение исследования ЭМИ может проводиться как в жилых помещениях, так и на производстве. Подобная процедура называется аттестацией рабочего места, выполняется с использованием точного и сертифицированного оборудования. Согласно санитарно-эпидемиологическим стандартам показания прибора для измерения электромагнитного излучения не должны превышать норму в 50-300 ГГц. В случае превышения параметров полагается доплата либо сокращение рабочего времени пропорционально увеличению дозы облучения.

бытовой прибор для измерения электромагнитного излучения

Большая опасность таится не в отдельно взятой волне, а в накоплении электромагнитного фона, чему подвержены все живые организмы. Предполагают, что это может приводить к мутациям, изменениям ДНК и раковым заболеваниям.

Профессиональные модификации

Рассмотрим характеристики и возможности приспособлений для измерения ЭМИ, которые используются в экологических службах. Наиболее популярными и точными считаются модификации ПЗ-41 и ПЗ-31.

Прибор для измерения электромагнитного излучения ПЗ-31 предназначен для определения среднеквадратичных параметров интенсивности электрических и магнитных полей. Кроме того, он измеряет амплитуду и импульсы модуляции, концентрацию потока энергии, соответствие электромагнитных полей стандартам СаНПиН и ГОСТА.

Возможности устройства ПЗ-31:

  • Фиксирование усредненных показаний результатов текущих параметров концентрации потока энергии и интенсивности магнитных полей за истекшие шесть минут.
  • Отбор и сохранение в оперативной памяти полученной информации с возможностью вывода сведений и предельных значений в течение трех с половиной дней работы (от усредненных до предельных значений в диапазоне 1-832).
  • Исследование местоположения излучения.
  • Выдача звукового сигнала при достижении предельных показателей.

прибор для измерения электромагнитного излучения своими руками

Особенности

Прибор для измерения электромагнитного излучения ЛЭП и других источников марки ПЗ-31 обладает следующим частотным диапазоном:

  • По отношению к электрическому полю – 0,03-300 МГц при разности измерения от 2 до 600 В/м.
  • В части магнитного компонента – 0,01-30 МГц (0,5-16 А/м).
  • В плане концентрирования потока энергии – 300-40000 МГц (0,265-100000 мкВт/кв. см).

Основными плюсами устройства является компактность, малый вес, простота в эксплуатации, длительность работы не менее 60 часов.

ПЗ-41

Этот прибор для измерения электромагнитного излучения в квартире также подходит в качестве тестера при аттестации рабочего места. У него выше точность по выявлению неионизирующих волн. Приспособление обладает широким охватом всевозможных частот, включая длинные сигналы и микроволны. Агрегат позволяет произвести высокоточные замеры радиоактивности любого электрического оборудования.

 как называется прибор для измерения электромагнитного излучения

Меры предосторожности

Абсолютно обезопасить себя от негативного воздействия ЭМИ в современном мире невозможно. Тем не менее прибор для измерения электромагнитного излучения от ЛЭП и других источников электричества позволит выявить особо опасные зоны и предпринять соответствующие меры.

Правила безопасности:

  • Желательно не устанавливать бытовые устройства в зоне отдыха, что даст возможность минимизировать воздействие вредного излучения.
  • Стараться чаще бывать на природе, вдали от любых источников электричества.
  • Регулярно принимать душ или ванну, что позволяет уменьшить статический фон организма, который вырабатывает собственное электромагнитное поле.
  • Своевременно менять технику, поскольку некоторые детали после истечения гарантированного срока начинают выделять больше радиоактивных волн.

Как сделать прибор для измерения электромагнитного излучения своими руками?

Это устройство не выдает показатели, однако позволяет услышать электромагнитное поле. Для его изготовления потребуется старый кассетный плеер и клей. Мини-магнитофон необходимо разобрать и вынуть аккуратно основную плату. Главная рабочая деталь – это считывающая головка. Около нее имеется пара проводов на болтах. Крепление следует открутить, а головка останется висеть на шлейфе.

Затем плата помещается обратно в корпус, а оставшийся элемент приклеивается снаружи при помощи клея. В качестве динамика будет служить внешний аналог либо наушники. Прислонив считывающую головку к телевизору, вы услышите электромагнитное излучение. Чем новее телевизионный приемник, тем слабее звук, что говорит о пониженном количестве ЭМИ. Считывать информацию можно на расстоянии до 400 мм. Примечательно, что излучение дают любые мобильные телефоны, зарядка для них и даже телевизионный пульт.

прибор для измерения электромагнитного излучения лэп

Детектор СВЧ-волн

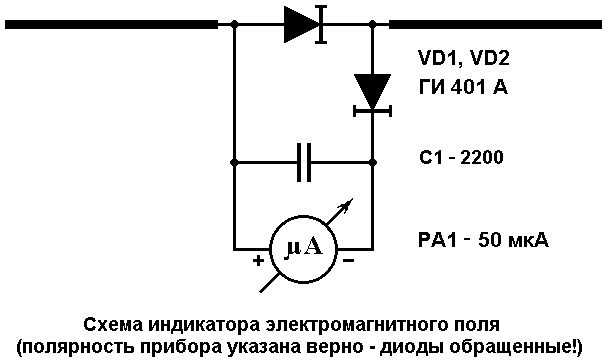

Схема такого самодельного прибора состоит из нескольких блоков, включающих в себя измерительную головку, питающие источники, микроамперметр, рабочую плату.

Головка для измерения – это вибратор полуволнового типа, к которому присоединяются диоды типа Д-405, дающие возможность выпрямлять ток сверхвысокой частоты. Кроме того, на нем крепится конденсатор на 1000 пФ на текстолитовой пластине.

Полуволновой вибратор представляет собой пару отрезков трубок диаметром 10 мм и длиной 70 мм. Подойдут заготовки из алюминия или другого немагнитного материала. Минимальное расстояние между краями элементов составляет не более 10 мм, чтобы была возможность размещения диода. Предельная дистанция между торцами труб не должно превышать 150 мм, что соизмеримо с половиной длины волны частоты в 1ГГц.

Чем толще будут трубки, тем меньше вибратор подвергается искажению величины, в зависимости от частоты сигнала. Для точной градации шкалы необходимо использовать калиброванный генератор нужной частоты. Разметку желательно проводить нескольких частот. Такое приспособление позволит ориентировочно измерить ЭМИ, но не является сверхточным устройством. Как альтернатива, имеется возможность приобретения комплекта деталей для создания детектора, который можно собрать самостоятельно, однако погрешность будет и у него.

прибор для измерения электромагнитного излучения в квартире [

В заключение

Заботясь о своем здоровье в плане влияния ЭМИ на организм, многие пользователи задумываются, как называется прибор для измерения электромагнитного излучения? Выше рассмотрены несколько профессиональных и самодельных моделей. Если вы озабочены возможностью проявления негативного поля, лучше обратиться к специалистам. Приблизительные значения можно выявит при помощи бытовых и самодельных приспособлений.
