Доброго времени суток, дорогие форумчане!
Про использование фильтра обратного осмоса в аквариумном деле написано достаточно много. Понятно, что вещь это классная — и себе водичку можно фильтровать и рыбкам. Вот и мне захотелось такой, но цена на эти фильтры больно кусается. Стал я думать над тем, как бы уменьшить для себя итоговую цену фильтра. После долгих странствий по просторам интернета и изучения устройства данных фильтров huh.gif, цен на комплектующие и условий эксплуатации я решил собрать сие чудо самостоятельно.
В этой теме мне бы хотелось поделиться опытом самостоятельной сборки фильтра обратного осмоса. Плюс, думаю, было бы неплохо иметь на нашем форуме подобную тему.
И так. Если вы решились покупать это недешевое чудо техники, в первую очередь необходимо определить какое давление у Вас в водопроводе. От этого будет сильно зависеть набор комплектующих и как следствие итоговая цена фильтра. Для измерения советую приобрести манометр давления воды — штука крайне полезная не только для фильтра, но и вообще по жизни (Вы всегда будете знать какое давление у вас в трубе и можно звонить в местный водоканал ругаться из-за неправильного давления smile.gif). А оно для работы фильтра должно быть не менее 3х атмосфер! В противном случае придется ставить помпу для повышения давления, что значительно повысит итоговую стоимость фильтра sad.gif.
Если с давлением всё нормально (у меня в частном секторе днём 5 атм., летним вечером, когда все поливают — 4 атм., ночью 6! 051.gif), то нужно определиться с желаемой производительностью фильтра. Она зависит от производительности мембраны, большинство которых выдают 50, 75, 100 галлонов в сутки (1 галлон = 3,79 литра).
Теперь можно определяться с комплектующими для фильтра. Этот этап как раз и влияет на итоговую сумму, которую Вы потратите.
Определившись, зачем мне нужен осмос и как он устроен, я решил изменить комплектацию своего фильтра по сравнению со стандартными.
Во-первых, отказался от бака из-за его малой вместительности и неудобства для использования в личных целях.
Во-вторых, решил делать воду путём смешения осмолята и воды, фильтрованной картриджами мех. очистки. Это вызвано тем, что для питья нужно просто понизить жёсткость и очистить воду от примесей, а для аквариума нужно готовить воду не такую как даёт реминерализатор.
В общем в случае механические загрязнения устраняют полипропиленовые картриджи, а органику прекрасно фильтрует картридж с брикетированным углем. После этих фильтров смешиваем полученную воду с осмолятом и получаем понижение жесткости и уменьшение в разы концентрации той гадости, которая смогла пробраться через мех. картриджи.
В случае с водой для аквариума aqua.gif, тут после получения воды с необходимой жесткостью нужно будет восстановить минеральные вещества для питания растений. Для этого воспользуемся жидкими аквариумными удобрениями.
Исходя из всего вышеизложенного, я отказался от использования реминерализатора, угольного постфильтра, нормализатора, биокирамического активатора и прочей лобуды.

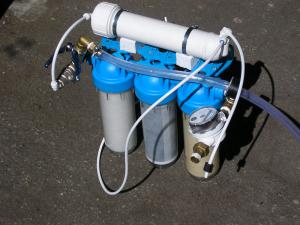

В результате получилось такое устройство фильтра:
Прикрепленное изображение
Думаю, глядя на фото, станет вполне понятно, как всё устроено, но всё же добавлю свои комментарии.
Подключался к водопроводу я в трубе холодной воды под мойкой. Прикрепленное изображение
Поставил тройник(1), один на конец которого подключается шланг смесителя, на другой — кран для фильтра(2), чтобы перекрывать по необходимости воду (например для обслуживания фильтра) и при этом в остальных местах квартиры оставалась вода.
Далее я использовал гибкий гофрированный приборный шланг (3) из нержавейки. Резиновый решил не использовать, так как был печальный опыт sad.gif
Счётчик воды(4) поставил, чтобы было легче определять время замены картриджей и знать ресурс каждого в моем конкретном случае.
После счётчика поставил манометр, дабы знать давление в трубе002E
Далее идут колбы с картриджами механической очистки. Сначала полипропиленовый картридж(5) 5 мкм. Он задерживает песок, ржавчину и др. механические взвеси. Потом — картридж из брикетированного активированного угля(6). Он очищает воду от всяких органических и неорганических веществ (свободный хлор, хлорорганические соединения, пестициды, фенолы, бензолы, нефтепродукты и их производные), улучшает вкус, цвет и запах воды. По себе могу сказать, что запах болота и ржавчины после этих картриджей пропадает(капец у нас водичка mad.gif).
И наконец — полипропиленовый картридж 1 мкм(7). Он дочищает то, что не смог первый, а так же собирает угольную пыль от предыдущего картриджа, чтобы предотвратить забивание мембраны.
После колбы с фильтрами я поставил тройник(8) для отбора отфильтрованной воды. Краны стоЯт для того, чтобы можно было набирать или осмос(10) или просто отфильтрованную воду(9).
Корпус(12), в котором находится мембрана, подсоединяется к водопроводу шлангами через соединения цанга – резьба(13). Как на фото:
Прикрепленное изображение
Обратите внимание, что резьба на переходниках бывает разная. На моём корпусе для мембраны резьба М8, а с водопровода 1/4". Так что будьте внимательны при выборе соединений! Для подключения к 1/4" водопроводу использован переходник 1/4" наружная 1/2" внутренняя, как на фото:
Прикрепленное изображение

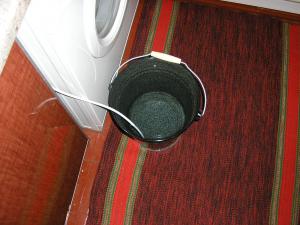

Подсоединяем шланги к корпусу мембраны. Один выход идёт в канализацию. Через него вытекает вода, которая промывает мембрану от загрязнения. Со второго выхода вытекает чистый осмос. Его подключают или к баку для таких систем или просто в банку для сбора воды.

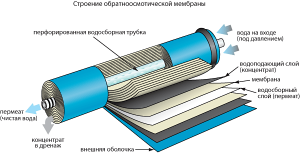

Основа фильтра — мембрана обратного осмоса. Я использовал Vontron 1812-50.
Прикрепленное изображение
Корпус мембраны крепится к колбам на специальный для этого крепеж, но когда я покупал комплектующие, крепежи в магазине закончились, и я обошелся самодельным креплением из оцинковки и хомутов: Прикрепленное изображение
На сифон под мойкой одевается дренажный хомут, в который так же вставляется ограничитель потока воды (на фото зелёный), которая промывает мембрану. Прикрепленное изображение
Если у Вас высокие тарифы на воду или сливная яма, можно собирать «грязную» (с высокой жесткостью) воду с промывки мембраны. Только нужно надежно закрепить ограничитель потока на конце шланги.
Все металлические детали — латунные с резьбой 1/2". Тройники и колена могут быть и с другими положениями резьб (внутренняя/наружная). При покупке обязательно осмотрите металлические детали на предмет дефектов литья! Бывает, что они могут иметь маленькие трещины, через которые будет сочиться вода. Обращайте так же внимание на качество резьбы.
Для уплотнения резьбовых соединений я использовал ФУМ – ленту. Она стоит недорого(2 грн. за 10м), поэтому ни в коем случае не экономьте её (иначе будут мокрые пол и мебель). Когда необходимо скрутить детали не до упора, а под определённым углом (например, чтобы колено после закручивания смотрело в определенную сторону), я делал так: отрезаем 60см ленты, складываем вдоль пополам и наматываем на резьбу с утолщением к концу резьбы, чтобы под конец закручивания деталь закручивалась туже, и вуаля! никакой течи. Так же маленькая хитрость. ФУМ-ленту наматываете так, чтобы её конец смотрел по ходу резьбы. Это предотвратит её зажёвывание при закручивании.
Так же для улучшения герметичности между приборным шлангом и др. деталями советую зашлифовать торцы детали мелким напильником.
Для удобства установки и обращения с фильтром я сделал небольшой каркас из ДСП на который вешаются колбы и упирается счетчик. ДСП надо покрасить во избежание порчи оного от случайного протекания воды.
Прикрепленное изображениеПрикрепленное изображение

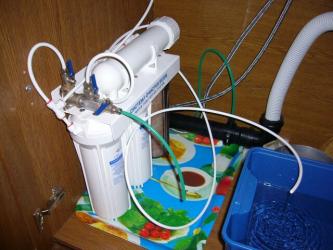

Так выглядит всё смонтированное в тумбе под мойкой. Прикрепленное изображение
После 50л прогнаной воды в первом картридже уже виден песок wacko.gifКапец грязища с крана течёт!:mad:
Прикрепленное изображение Это для тех кто сомневается, что фильтры фильтруют.
Ключи для закручивания колб и корпуса мембраны. Прикрепленное изображение
Стоимость итоговой конструкции получилась около 1200 украинских денег или 150 американских. Это на 300 грн. меньше самого дешевого аналога и при этом мы получаем фильтр такой как нам нужно и не платим за лишние детали. Плюс самостоятельная сборка – уверенность того, что сделано правильно. В случае же неполадок с готовым фильтром нельзя самому ничего менять/чинить (иначе гарантию аннулируют) и придется тащить всё в сервисный центр или вызывать сантехника.
Для удобства привожу список всего что было использовано:
1. Тройник ННН 1/2" латунь.
2. Вентиль шаровый ВН 1/2" ANGO P
3. Шланг приборный гофрированный нержавейка ВВ 1/2" 60см.
4. Счетчик холодной воды СВК – 1,5 Ду 15мм 1/2"
5. Тройник ВВН 1/2" латунь.
6. Муфта переходная НВ 1/2" х 1/4" латунь.
7. Манометр давления воды 10 бар маленький вертикальный.
8. Колено ВН 1/2" латунь.
9. Фильтр Atlas 10DP Trio 1/2"
10. Картридж полипропиленовый NW-PP-5 мкм.
11. Картридж угольный брикетированный Atlas CB10.
12. Картридж полипропиленовый NW-PP-1 мкм.
13. Соединение «цанга-резьба», колено 1/4"
14. Соединение «цанга-резьба», колено М8
15. Соединение «цанга-резьба» с клапаном, колено М8
16. Корпус для мембраны.
17. Мембрана Vontron 1812-50.
18. Хомут дренажный на шланг 1/4" в канализацию.
19. Ограничитель потока.
20. трубка для системы обратного осмоса 2м.
21. Ключи для колб и корпуса мембраны.
22. ФУМ-лента.
23. Ключи гаечные на 24,30 и «попка».

Все комплектующие куплены в двух магазинах, а не на рынке. Это сделано на случай, если возникнут проблемы, то деталь можно будет вернуть или заменить. Так у меня было с соединениями «цанга-резьба». Я купил с резьбой большей, чем на корпусе мембраны и на следующий день без проблем поменял по чеку на нужную резьбу.
Мой пример конечно не является истиной в последней инстанции и я не на чём не настаиваю. Для кого-то 300 грн. покажется не экономией или кто-то не уверен, что сможет сам собрать — пожалуйста, это Ваше мнение.
Я старался акцентировать внимание на технических моментах самой сборки, а не максимальном урезании бюджета.
Буду рад услышать Вашу объективную критику моего варианта сборки(и самого описания), а так же услышать предложения по его улучшению.
Спасибо за внимание прочитавшим.
С ув. Дима.
